Unsichtbar, aber unverzichtbar.
RFID Inlays für
Ausweisdokumente.
Mit unseren modular aufgebauten Systemlösungen begleiten wir Sie durch sämtliche Phasen der RFID Inlay Produktion – von der Antennenherstellung über das Einbringen des Moduls bis hin zu Prüfung und Personalisierung. Damit bieten wir eine lückenlose Fertigungs- und Qualitätssicherungsstrecke aus einer Hand.

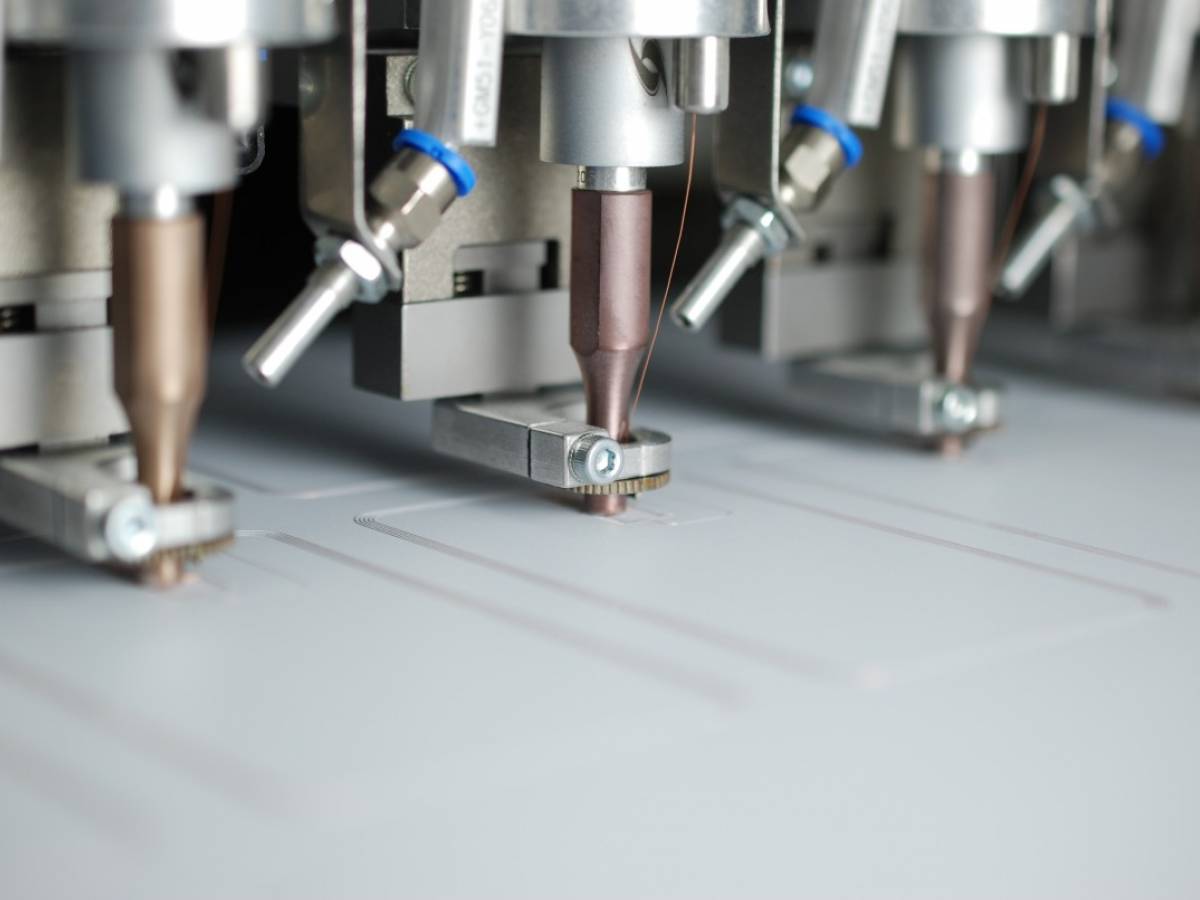

RFID Inlays bilden das technologische Herz moderner Ausweisdokumente – vom elektronischen Reisepass bis zur kontaktlosen ID-Karte. Unsere Ultraschall-Drahtlegetechnologie sorgt dabei für die präzise Herstellung von Antennen mit stabilen elektrischen Eigenschaften und hoher mechanischer Belastbarkeit. Im Vergleich zu geätzten oder gedruckten Varianten bieten drahtgelegte Antennen eine wirtschaftlich attraktive und qualitativ überzeugende Lösung.
Unsere Lösungen
im Überblick
- 4.050 Antennen/Stunde
- 2.000 RFID-Inlays/Stunde

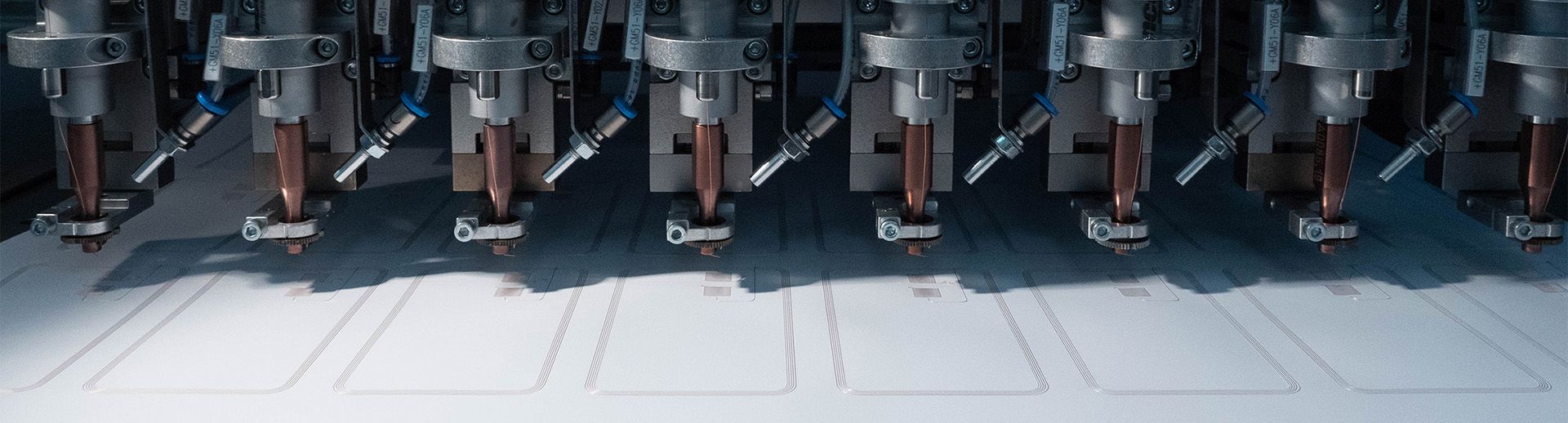

- bis zu 12 patentierte Drahtlegeköpfe
- S2S, R2S, R2R
- Design-Software "Easy Create“
- Jede Antennengeometrie, einschließlich Mäander
- RFID-Inlays für ID1 und ID3 sowie kundenspezifische Layouts

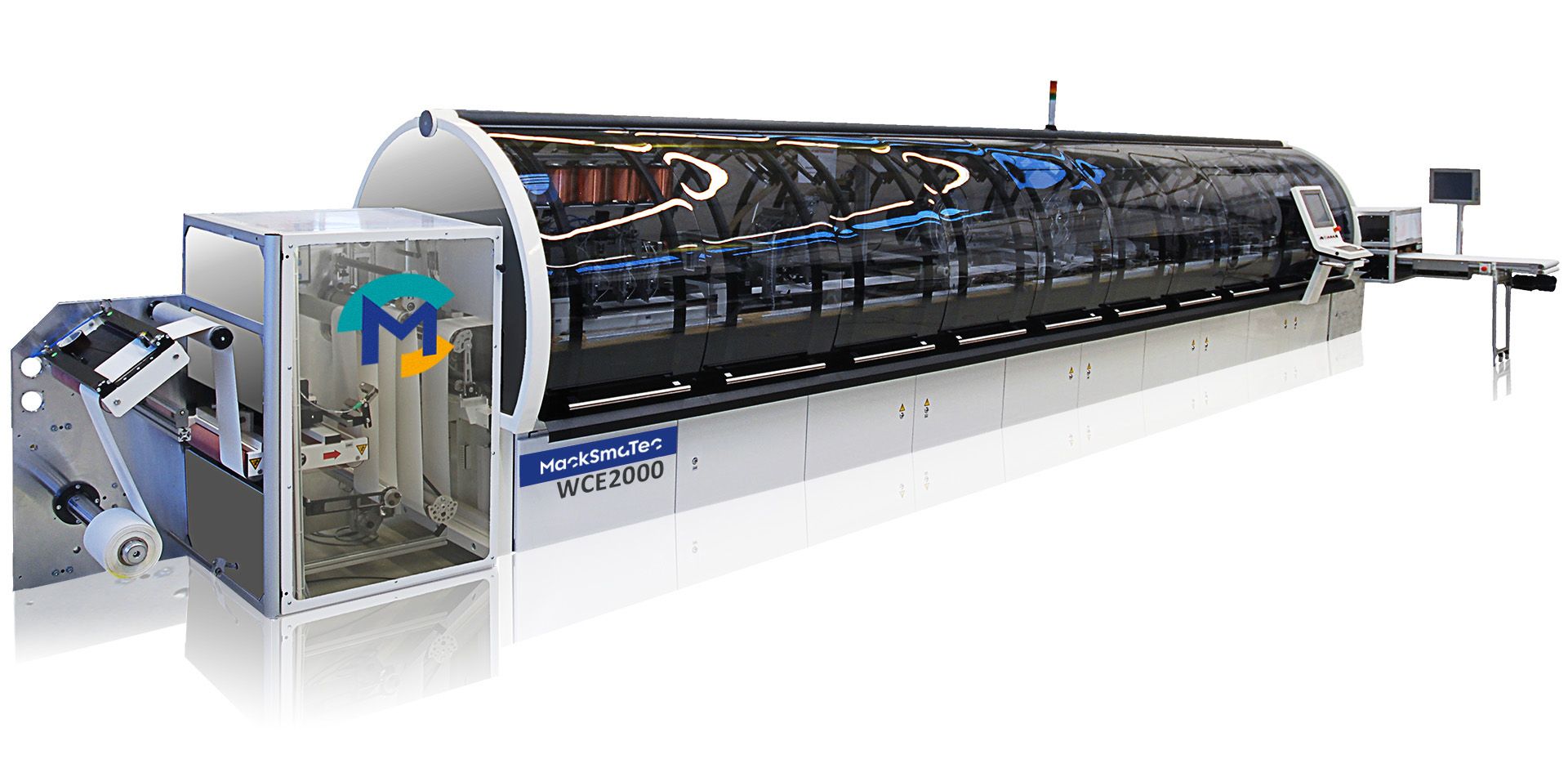

WCE2000 - Vollautomatisches RFID-Inlay-Produktionssystem
Die WCE2000 setzt neue Maßstäbe in der Hochgeschwindigkeitsproduktion von RFID-Inlays. Mit einem Durchsatz von bis zu 4.050 Antennen pro Stunde als Drahtlegemaschine und bis zu 2.000 kompletten RFID-Inlays pro Stunde als Inlay-Fertigungslinie bietet sie höchste Effizienz.
Die flexible Plattform ermöglicht die Verarbeitung von Bogen-zu-Bogen (S2S), Rolle-zu-Bogen (R2S) oder Rolle-zu-Rolle (R2R). Integrierte Funktionen wie Modulbestückung, Laser-Markierstationen sowie das Einbetten von Transpondern in verschiedenen Formfaktoren ermöglichen maßgeschneiderte Produktionsprozesse.
Die WCE2000 ist zudem kompatibel mit ID1-, ID3- und kundenspezifischen Layouts. Sie unterstützt einen effizienten Materialfluss mit automatischer Bahnspannungskontrolle, minimalem Ausschuss und geringer Umrüstzeit – ideal für hohe Produktionsvolumina und häufig wechselnde Produktvarianten. Anwendung findet das System unter anderem in der Produktion elektronischer Reisepässe, Gesundheitskarten, Zugangskontrollsysteme und kontaktloser Zahlungsmittel.
- 1.800 Antennen/Stunde
- bis zu 8 patentierte Drahtlegeköpfe
- Design-Software "Easy Create“
- Rundtischkonzept
- Jede Antennengeometrie, einschließlich Mäander
- RFID-Inlays für ID1 und ID3 sowie kundenspezifische Layouts

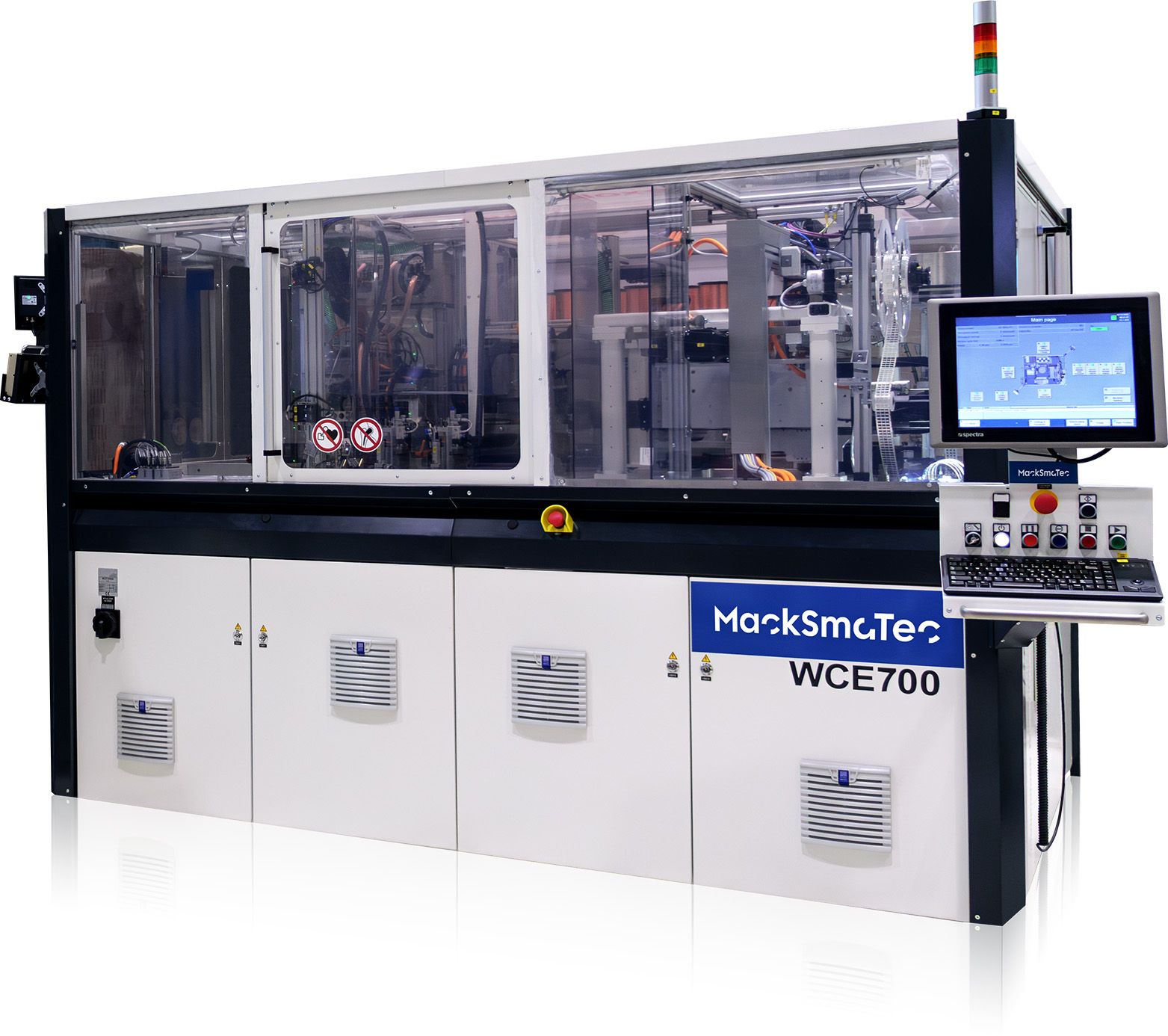

WCE700 - Halbautomatisches RFID-Inlay-Produktionssystem
Die WCE700 ist ein wirtschaftliches, halbautomatisches System zur Fertigung von RFID-Inlays für Ausweisdokumente in den Standardformaten ID1 (z. B. Bankkarten) und ID3 (z. B. Reisepässe). Das System basiert auf einem Rundtischkonzept mit vier Stationen und manueller Bestückung sowie Entnahme.
Es eignet sich sowohl für Kleinaufträge als auch für Serienproduktionen mit einem Durchsatz von bis zu 1.800 Antennen pro Stunde. Die Maschine kombiniert präzises Drahtlegen, Modulimplantation, Löten und TC Bonding in einer kompakten Lösung.
- Bis zu 40 Inlay-Bögen/Stunde
- bis zu 2 patentierte Drahtlegeköpfe
- Design-Software "Easy Create“
- Prototypen und Kleinaufträge
- Jede Antennengeometrie, einschließlich Mäander
- RFID-Inlays für ID1 und ID3 sowie kundenspezifische Layouts

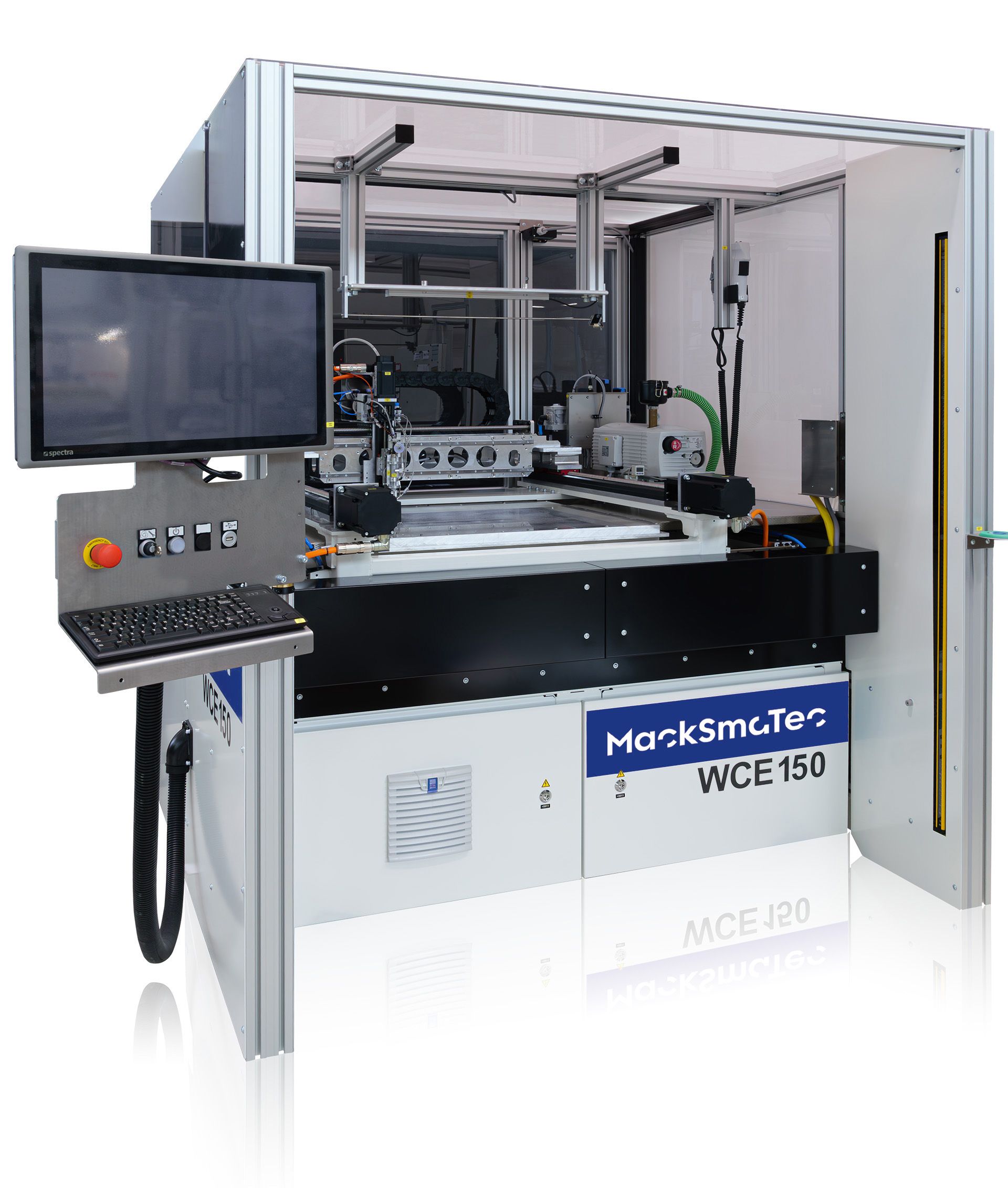

WCE150 - Laborsystem für Prototypen und Kleinserien
Die WCE150 ist eine praktische Laborlösung zur Produktion von Prototypen und Kleinaufträgen mit bis zu 40 Inlay-Bögen pro Stunde. Mit ihrer einzelnen, flexibel nutzbaren Station und manueller Bestückung sowie Entnahme eignet sie sich ideal für die Fertigung von RFID-Inlays in den Formaten ID1 und ID3.
Alternativ kann sie ausschließlich zur Herstellung drahtgelegter Antennen eingesetzt werden. Die integrierten Funktionen wie Modulstanzen, Pick & Place-Systeme sowie Thermokompressionsschweißen oder Löten sind individuell kombinierbar.
Vorteile unserer
RFID-Inlay-Systeme
Alle Systeme der WCE-Serie – WCE2000, WCE700 und WCE150 – basieren auf einer gemeinsamen technologischen Basis und bieten dadurch eine Vielzahl an Vorteilen für unterschiedlichste Produktionsanforderungen:
Interessiert an einer
individuellen Lösung?
Unsere Fachleute beraten Sie gerne zu passenden Systemen und unterstützen Sie bei der Realisierung effizienter Produktionsprozesse.
